Caratteristiche Tecniche :

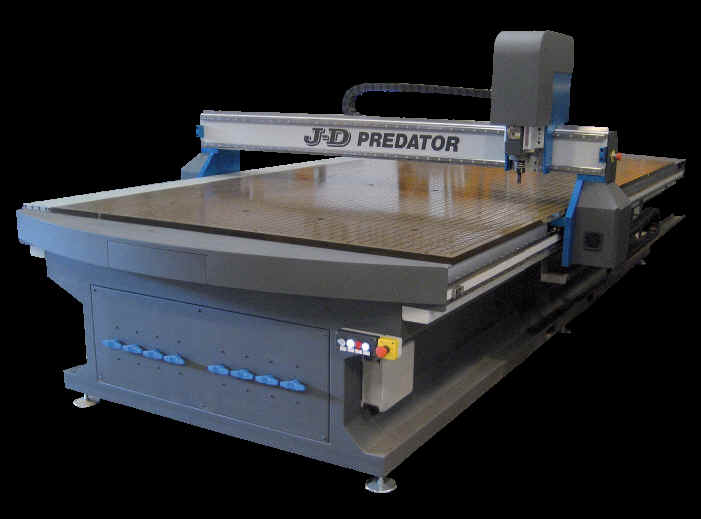

Modelli JD-PREDATOR / JD-PREDATOR S
Dimensioni area di lavoro 2090mm x 3200mm
Luce ponte 150mm
Corsa asse Z 150mm
Tipo piano cave a T (opzionale piano fenolico aspirante)
Precisione ~0,007mm
Ripetibilità ~0,05mm
Velocità massima 250mm/sec /750mm/sec (versione S)
Mandrino a frequenza variabile raffreddato ad aria tramite ventilazione forzata interna
Velocità di rotazione del mandrino 18000rpm /24000rpm (versione S)
Potenza Mandrino 4,5Hp / 7,5Hp (versione S)
Assi X,Y pignone e cremagliera
Asse Z a vite senza fine a ricircolo di sfere
Motori X,Y,Z azionamenti a micro passo / Azionamenti brushless (versione S)
Controllo dei movimenti ad alte prestazioni
Linguaggio di controllo HPGL 3D - G-CODE
Interfaccia DSP Control, Display Lcd, Buffer 128Mb
Alimentazione 380V 50Hz ~10 (internal on-off power module)
Dimensione macchina Larg.2500mm x H.1500mm x Lung.4013mm
Peso della macchina >1500Kg



Caratteristiche Tecniche :

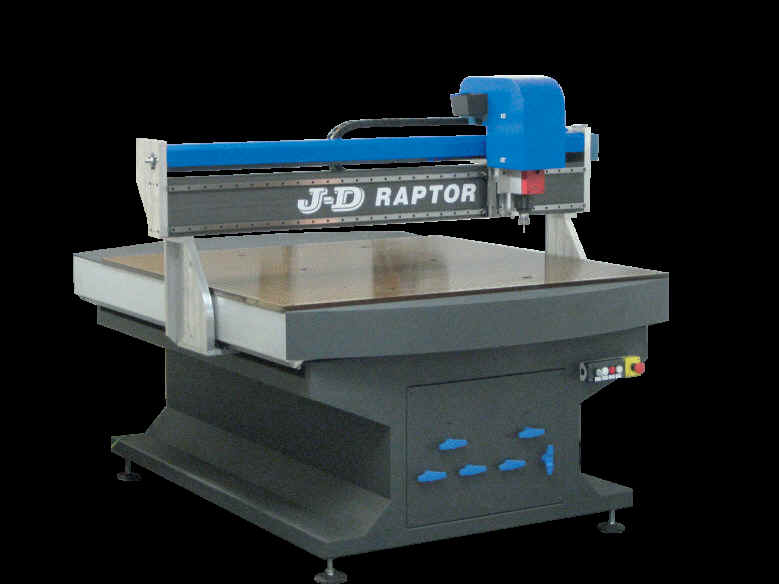

Modello JD-RAPTOR 1500 / JD-RAPTOR 2000
Tipo di macchina a basamento
Dimensione macchina 2100mm x 1920mm x 1500mm / 2600mm x 1920mm x 1500mm (versione 2000)
Dimensione area di lavoro 1520mm x 1540mm / 2020mm x 1540mm (versione 2000)
Corsa asse Z 125mm
Precisione ~0,005mm
Ripetibilità ~0,05mm
Velocità massima 20000mm/min
Mandrino ad alta frequenza raffreddato ad aria
Potenza mandrino 2,0Hp
Velocità di rotazione del mandrino 6000rpm - 18000rpm (24000rpm opzionale)
Motori X,Y,Z azionamenti a micro passo
Guide lineari ad alta precisione diametro di 20mm a ricircolo di sfere
Assi X,Y,Z  vite senza fine ad alta precisione a ricircolo di sfere
Sistema di controllo dei movimenti ad alte prestazioni
Linguaggio di controllo HPGL-3D / G-CODE
Elettronica DSP, display LCD
Memoria 128Mb
Connessione PC USB
Alimentazione 220V 50Hz ~10 (380V con piano opzionale aspirante)
Peso della macchina >630Kg / >830Kg (versione 2000)



Caratteristiche Tecniche :

Modello JD Racer
Tipo di macchina a basamento
Ingombro macchina 1800 x 1500 x 1500mm
Dimensioni macchina 1800mm x 1500mm
Dimensioni area di lavoro 1220 x 1220mm
Corsa asse Z 170mm
Precisione ~0,005mm
Ripetibilità ~0,05
Velocità massima 15000mm/min
Mandrino ad alta frequenza raffreddata ad aria
Velocità di rotazione del mandrino 6000rpm - 18000rpm (24000rpm opzionale)
Potenza Mandrino 2.0HP
Motori X,Y,Z azionamento a micro passo
Guide lineari di alta precisione a ricircolo di sfere
Movimento asse X,Y pignone e cremagliera
Movimento asse Z a vite senza fine ad alta precisione a ricircolo di sfere
Controllo dei movimenti ad alte prestazioni
Linguaggio di controllo HPGL-3D - G-CODE
Elettronica DSP Control, Display LCD
Memoria 128Mb
Connessione PC USB
Alimentazione 220V 50Hz (380V con piano aspirante opzionale)
Peso macchina >300Kg

Nuova versione JD Racer 2500 presentata allo Xylexpo 2008. Variano dalle caratteristiche sopra descritte:
Ingombro macchina: 3000 x 1850 x 1500 mm
Dimensioni area di lavoro: 2520 x 1520
Corsa asse Z: 170
Velocità di rotazione mandrino: 24000 giri
Potenza mandrino: 4,2 hp
Alimentazone: 380V
Peso: 900 kg

Nuova versione JD Racer 3000 presentata al Viscom Milano 2008. Variano dalle caratteristiche sopra descritte:


Ingombro macchina: 3700 x 2410 x 1650 mm
Dimensioni area di lavoro: 3060 x 2090
Corsa asse Z: 170
Velocità di rotazione mandrino: 24000 giri
Potenza mandrino: 4,2 hp
Alimentazone: 380V
Peso: 1100 kg





Caratteristiche Tecniche :

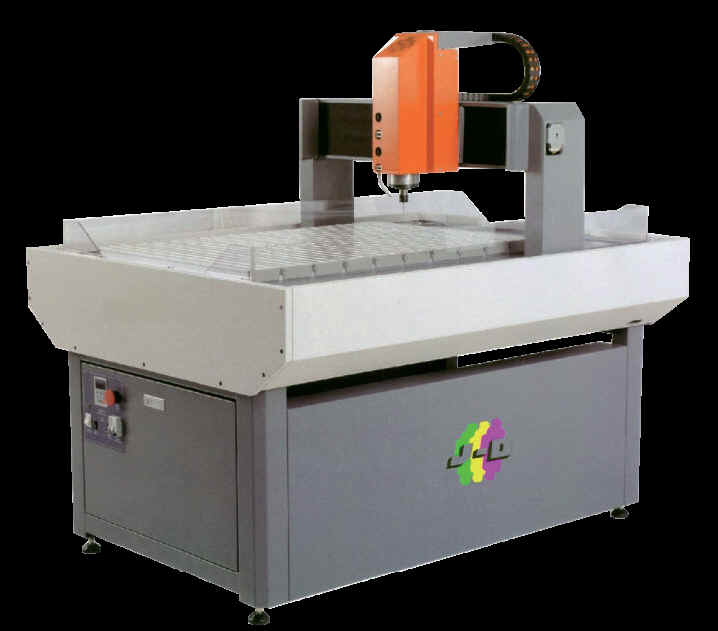

Modello JD 6090
Tipo di macchina a basamento
Dimensioni macchina 760mm x 1300mm
Dimensioni area di lavoro 580mm x 900mm
Corsa asse Z 150mm
Massimo spessore di lavoro 100mm
Precisione ~0,03mm
Ripetibilità ~0,01mm
Velocità massima 4500mm/min
Mandrino a frequenza variabile raffreddato a liquido
Velocità di rotazione del mandrino 6000 - 24000 rpm
Potenza mandrino 1,5Kw
Diametro utensile da 0,1mm - 10mm
Motori a micro passo X,Y,Z
Screw Leader vite senza fine ad alta precisione con ricircolo di sfere
Assi X,Y,Z  a vite senza fine ad alta precisione con ricircolo di sfere
Controllo dei movimenti ad alte performance
Linguaggio di controllo 3D (G-Code,HP-GL)
Risoluzione 0,0025mm/pulse
Alimentazione 220V 50Hz ~10(internal On-Off power module)
Temperatura di funzionamento +5°C ~+35°C
Peso dalla macchina >150Kg



OPTIONAL DISPONIBILI SU TUTTI I MACCHINARI:

Banco a depressione

Cambio utensili automatico a 6 / 10 / 12 posizioni

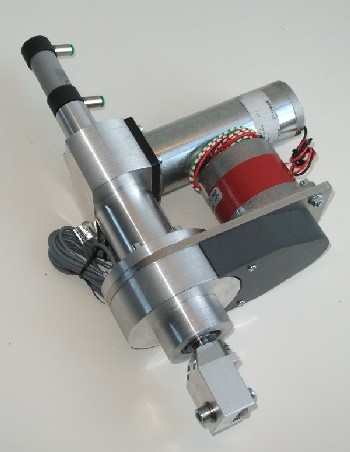

Testa tangenziale per il taglio a lama oscillante

Testa per Cordonatura

Testa flottante per incisioni

Testa pivottante per il taglio di vinili

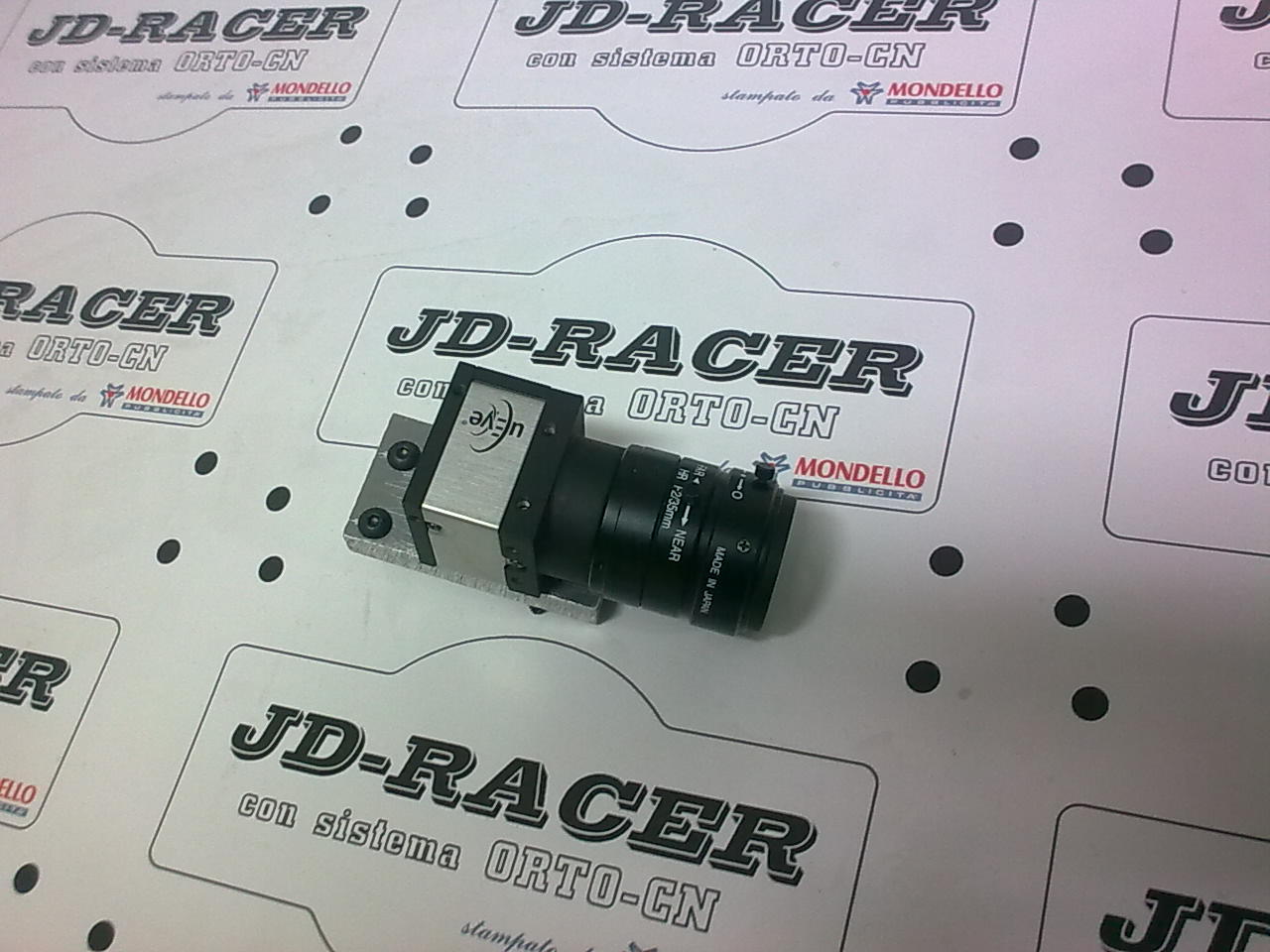

Sistema scontorno ottico OrtoCN

Mappatore Laser per incisioni su superfici non piane

Scanner 3D Laser

Riconoscimento e vettorizzazione automatica di sagome tramite sistema ottico

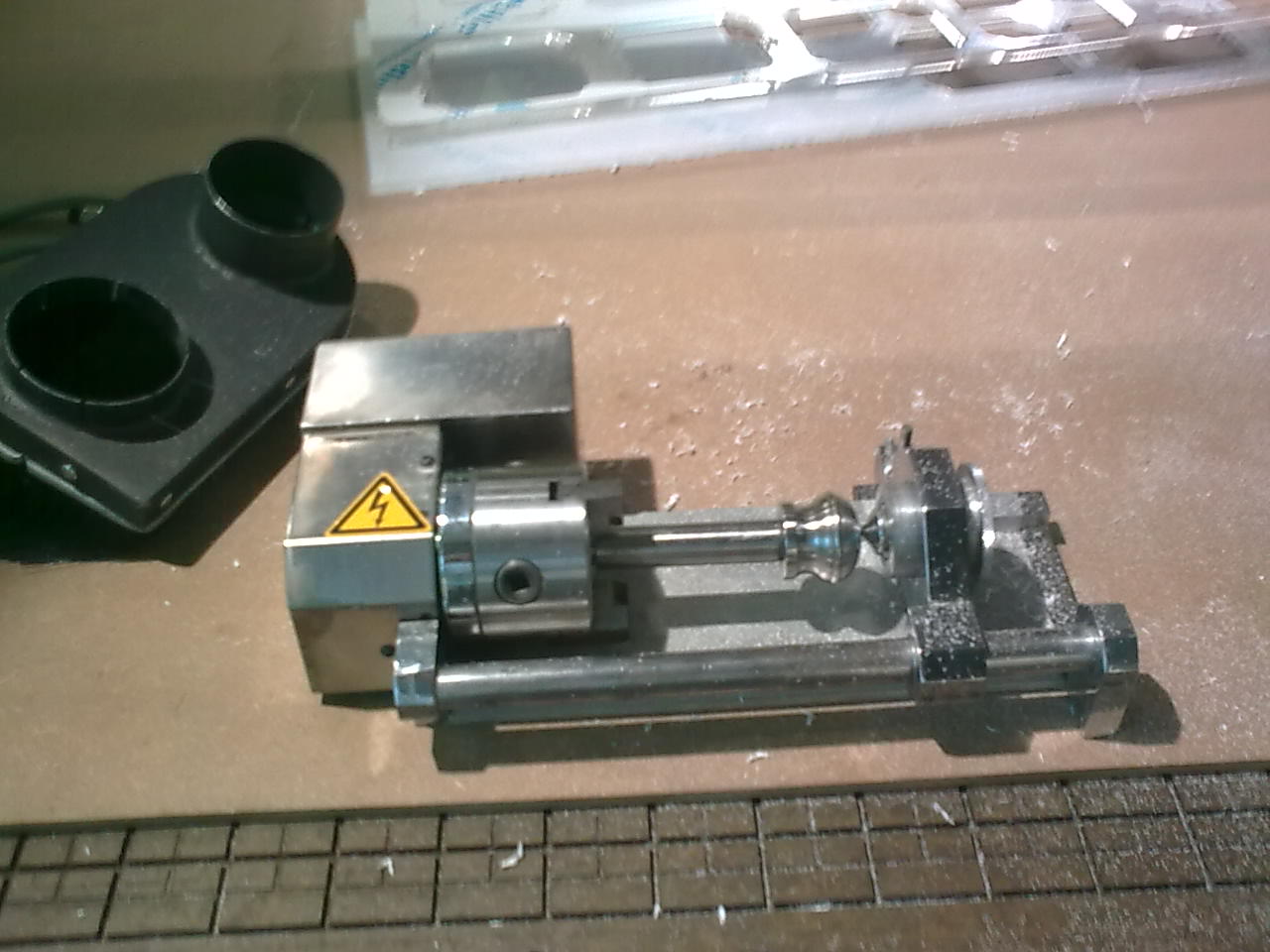

Asse rotativo C interpolato
